XL1115 AΣ ADC

产品简介

XL1115是一款高精度、低功耗、兼容 I2C、16 位 ΔΣ 型 ADC， 其内部集成了一个低漂移电压基准、一个振荡器、一个可编程增特征益放大器(PGA)和一个数字比较器。

XL1115能够以 2kSPS 的速率执行转换操作，PGA 提供的可编程输入电压范围为±256mV 至±6.144V，输入多路选择器(MUX) 可以提供 4 个单端输入和2个差分输入，数字比较器提供了过压 检测功能。

XL1115可工作于单次转换模式或者连续转换模式，单次转换模式在一个转换完成之后将自动进入断电模式，从而极大地降低了空闲状态下的电流消耗。

产品特征

●宽电源范围：2.5V 至 5V

●低电流消耗：260μA（连续转换模式）

●可编程数据速率：6.25SPS 至 2kSPS

●内部低漂移电压基准

●内部振荡器

●内部可编程增益放大器

●I2C 接口

●温度范围：-40°C~125°C

●4 个单端或 2 个差分输入

●符合 AEC-Q100 规范

典型应用

● 手持式仪表

● 电池电压电流监测

● 消费电子

● 工厂自动化及过程控制

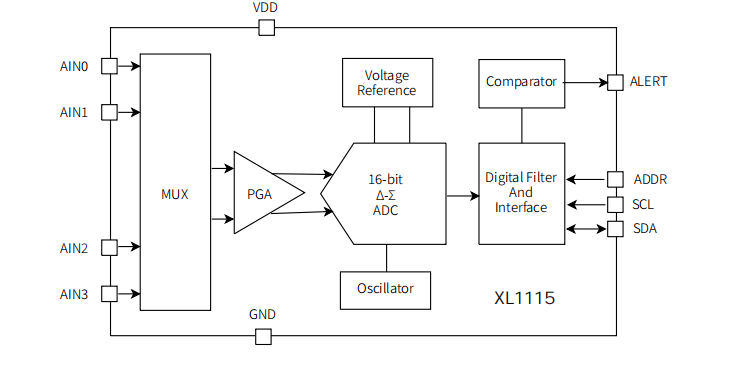

架构框图

资料下载

XL1115 AΣ ADC产品手册
