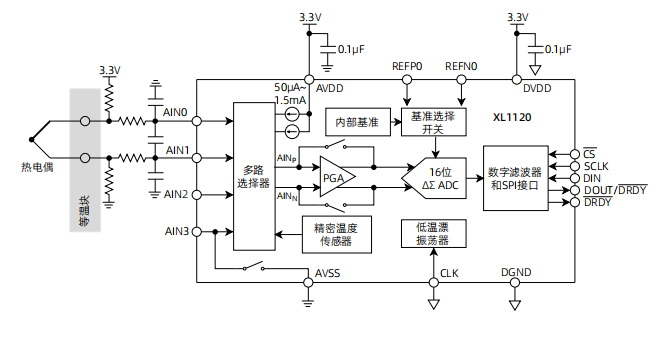

XL1120是一款精密、低功耗、兼容 SPI 接口、16 位 ΔΣ ADC， 其内部集成了一个低噪声可编程增益放大器 (PGA)、两个可编程 输出电流源 (IDAC)、一个电压基准、一个振荡器、一个低侧开关 和一个精密温度传感器。这些特性使得XL1120适用于测量微弱信号，例如电阻式温度检测器 (RTD)、热电偶、热敏电阻和桥特征式传感器。
XL1120能够以高达2kSPS的速率进行数据转换，并且能够在单周期内稳定。输入多路选择器 (MUX) 可以提供 4 个单端输入或2组差分输入。针对工业应用，当采样率为20SPS时，数字滤波器能够实现50Hz和60Hz同步抑制。启用 PGA 时，支持伪差分输入或全差分输入；禁用PGA后，仍提供高输入阻抗和高 达 4V/V 的增益，以及能实现单端测量。
XL1120采用 TSSOP16 型封装，其工作温度范围为-40°C 至125°C。
●宽电源范围：2.3V 至 5V
●可编程增益：1V/V 至 128V/V
●可编程数据速率：高达 2kSPS
●单周期数据稳定
●20SPS 时 50Hz 和 60Hz 谐波抑制
●4 个单端输入或 2 组差分输入
●可编程匹配电流源：50μA 至 1.5mA
●内置 2.048V 基准：温漂典型值为 5ppm/°C
●兼容 SPI 接口模式 1
●低电流消耗：典型值为 210μA（占空比模式）
●TSSOP16 5mm × 4.4mm 封装
● 工业控制及自动化
● 工业现场仪表
● 智能温度、压力变送器
● 温度传感器测量（1.2 线/3 线/4 线 RTD 测量 2.热电偶测量）
● PLC/DCS 模拟量采集
● 科学仪器仪表
