XL9361 是一款软件可定义的宽带多模多频射频收发芯片，采用BGA 封装形式，支持 SPI 接口对芯片进行工作模式配置，可满足 30MHz～6GHz 工作频段内的多种通信标准要求。
XL9361 是一款软件可定义的宽带多模多频射频收发芯片，采用BGA 封装形式，支持 SPI 接口对芯片进行工作模式配置，可满足 30MHz～6GHz 工作频段内的多种通信标准要求。
● 可重构性强：既可满足极低速率至5KHz窄带广播电台通信应用，也可满足高速率达 20MHz 宽带移动通信应用。
● 芯片集成度高：接收通道自身具有优良的谐波抑制和带外抑制能力，适合强干扰环境应用，可支持无需片外SAW应用场景;发射通道在30MHz～1.5GHz频段内集成驱动放大器(DA)和功率放大器(PA)，功率放大器输出可直连天线，适合低成本应用方案。
● 芯片可靠性高：内部集成大量数模混合校准电路，配合基带算法实现自动校准功能，如自动增益控制、直流失调校准、本振泄露校准、镜像抑制校准、功率强度检测与控制等。
● 芯片功耗低：芯片采用了大量功耗控制技术和低功耗设计手段，动态功耗和静态功耗均较低，既适合一般性无线通信终端设备，也支持对功耗敏感的手持终端设备。

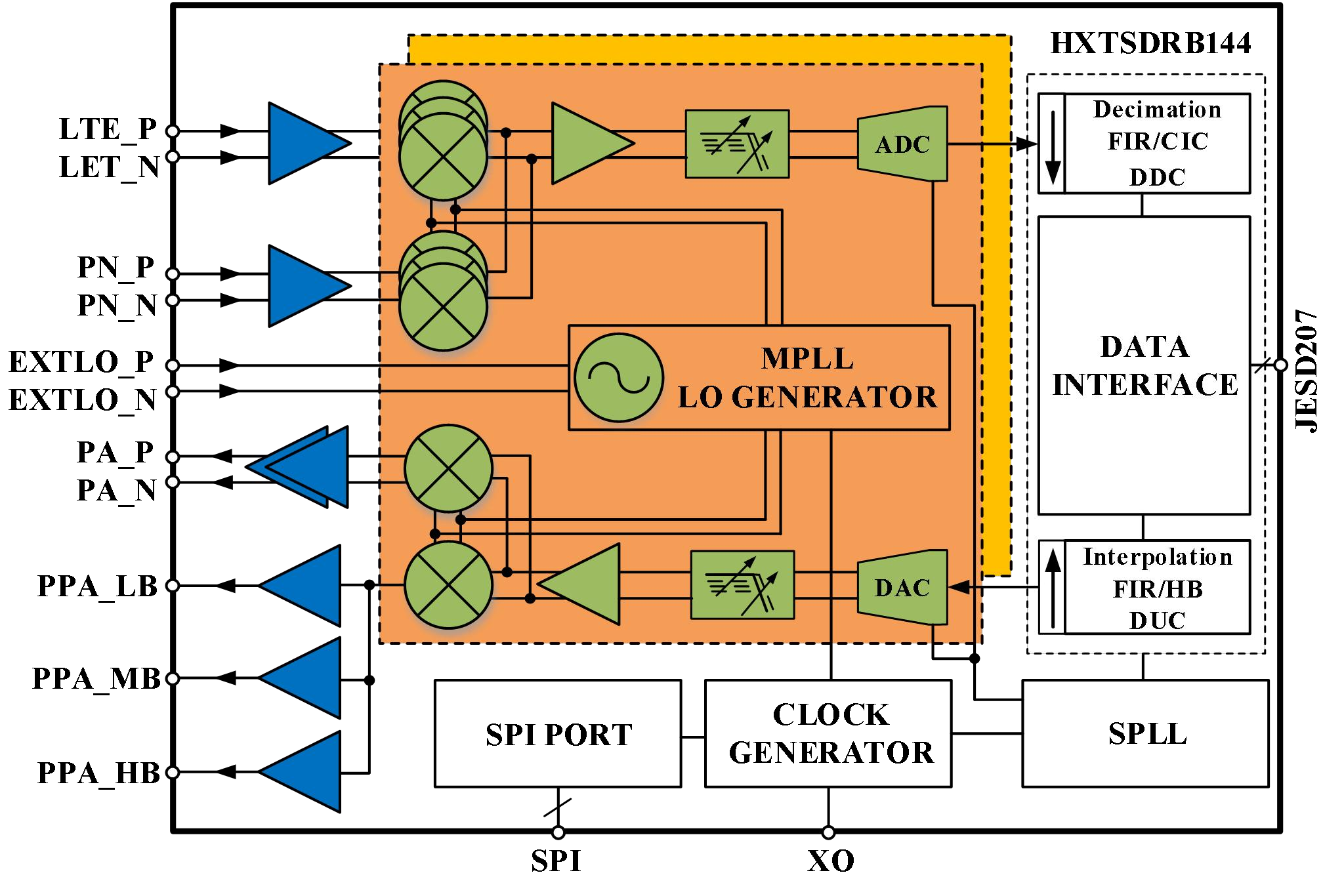

● 集成DAC 和 ADC 的 RF 1x1 收发器
● 集成抽取/插值滤波器，实现信号降/升采样
● 支持零中频/低中频切换
● 通道工作频带：30MHz～6GHz
● 内部本振频率范围：30MHz～6GHz，支持小数/整数模式，最小频率步进精度约1Hz
● 可调谐通道带宽：5KHz～20MHz
● 出色的谐波抑制、带外抑制性能，数十种数模混合校准，实现收发通道卓越性能
● RX 增益最大 90 dB
RSSI：-60～0 dBm
● TX输出最大功率24.5dBm
CNR：-159 dBc/Hz
● 本振泄漏：61dBc
镜像抑制：58dBc
● 支持常见各类调制方式和扩频调制
● 支持SPI配置和标准JESD207协议接口
● 出色的功耗特性
窄带应用：发射最大功耗约390mW(PA输出)；
宽带应用：发射最大功耗约250mW(PPA输出)
接收最大功耗约80mW
芯片外形尺寸：10mm×10mm
● 卫星通信：DVB-RCS/S2/C/RCS2/S2/S2X等
● 移动通信：GSM/TD-SCDMA/LTE/LTE-A等
● 无线局域网：Bluetooth/WLAN/Zigbee等
● 其他领域：超短波电台、 自组网电台、行业专网、中继通信、特征载荷、遥控遥测等
