HXT4350 是一个低噪声，宽频率范围，分数 N PLL(Phase Locked Loop，锁相环)，具有集成的 VCO(Voltage Controlled Oscillator，压控振荡器)(基本频率为 3000MHz ~ 6000MHz)和集成的VCO输出分频器(除以 1/2/4/8/16/32/64)，可以生成50MHz至6000MHz的频率。集成的PD(PhaseDetector，相位检测器)和Δ-Σ调制器能够在高达250MHz的频率下工作，允许更宽的环路带宽，并具有出色的频谱性能。
HXT4350 是一个低噪声，宽频率范围，分数 N PLL(Phase Locked Loop，锁相环)，具有集成的 VCO(Voltage Controlled Oscillator，压控振荡器)(基本频率为 3000MHz ~ 6000MHz)和集成的VCO输出分频器(除以 1/2/4/8/16/32/64)，可以生成50MHz至6000MHz的频率。集成的PD(PhaseDetector，相位检测器)和Δ-Σ调制器能够在高达250MHz的频率下工作，允许更宽的环路带宽，并具有出色的频谱性能。
HXT4350 在所有频率上都具有行业领先的相位噪声和杂散性能，使其能够最大限度地减少阻塞效应，并提高接收器灵敏度和发射器频谱纯度。附加功能包括 VCO 频率自动校准、锁定检测、精确频率模式和射频输出功率控制。
● RF 频率：50MHz~6000MHz
● 最大相位检测器速率：250MHz
● 超低相位噪声：4GHz 带内-110dBc/Hz
● RMS 抖动<180 fs
● 24位步长，分辨率 3Hz
● 精确频率模式
● 内置数字校准粗调
● 相位同步和调节

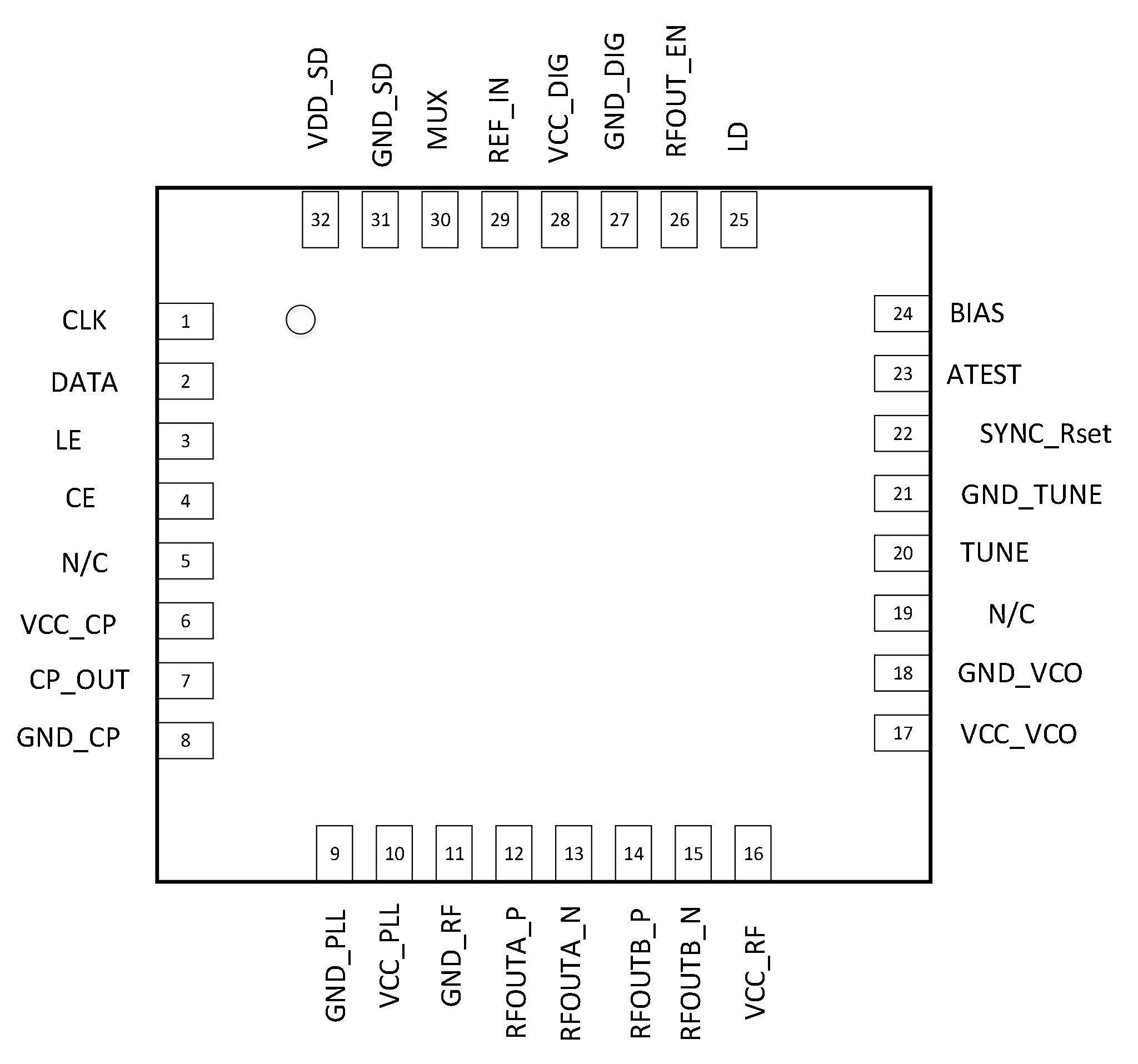

● 32引脚引线 5mm×5mm SMT封装
● 无线基础设施
● 点对点/点对多点微波链路
● 卫星/甚小孔径终端
● 测试设备/仪器
● 时钟生成
型号 | 射频输入频率 | 鉴相频率 | 功耗 | 闭环相位噪声 | 相位噪声 | Vs | Is | 工作温度 | 封装 | 兼容型号 |
50~6500 | 250 | 600mW | -131dBc/Hz@1MHz | -74 dBc/Hz@10KHz | 3.3 | 180 | -40~85 | QFN40 | PIN to PIN可替代HMC833 | |
50~6000 | 200 | 600mW | -127dBc/Hz@1MHz | -74 dBc/Hz@10kHz | 3.3 | 180 | -40~85 | 32-Lead LFCSP | PIN to PIN可替代ADF4355 | |
50~6000 | 200 | 600mW | -125dBc/Hz@1MHz | -74 dBc/Hz@10kHz | 3.3 | 180 | -40~85 | 32 TQFN-EP | PIN to PIN可替代MAX2871 | |
50~6000 | 200 | 600mW | -125dBc/Hz@1MHz | -74 dBc/Hz@10kHz | 3.3 | 180 | -40~85 | 32 TQFN-EP | PIN to PIN可替代ADF4350 |
