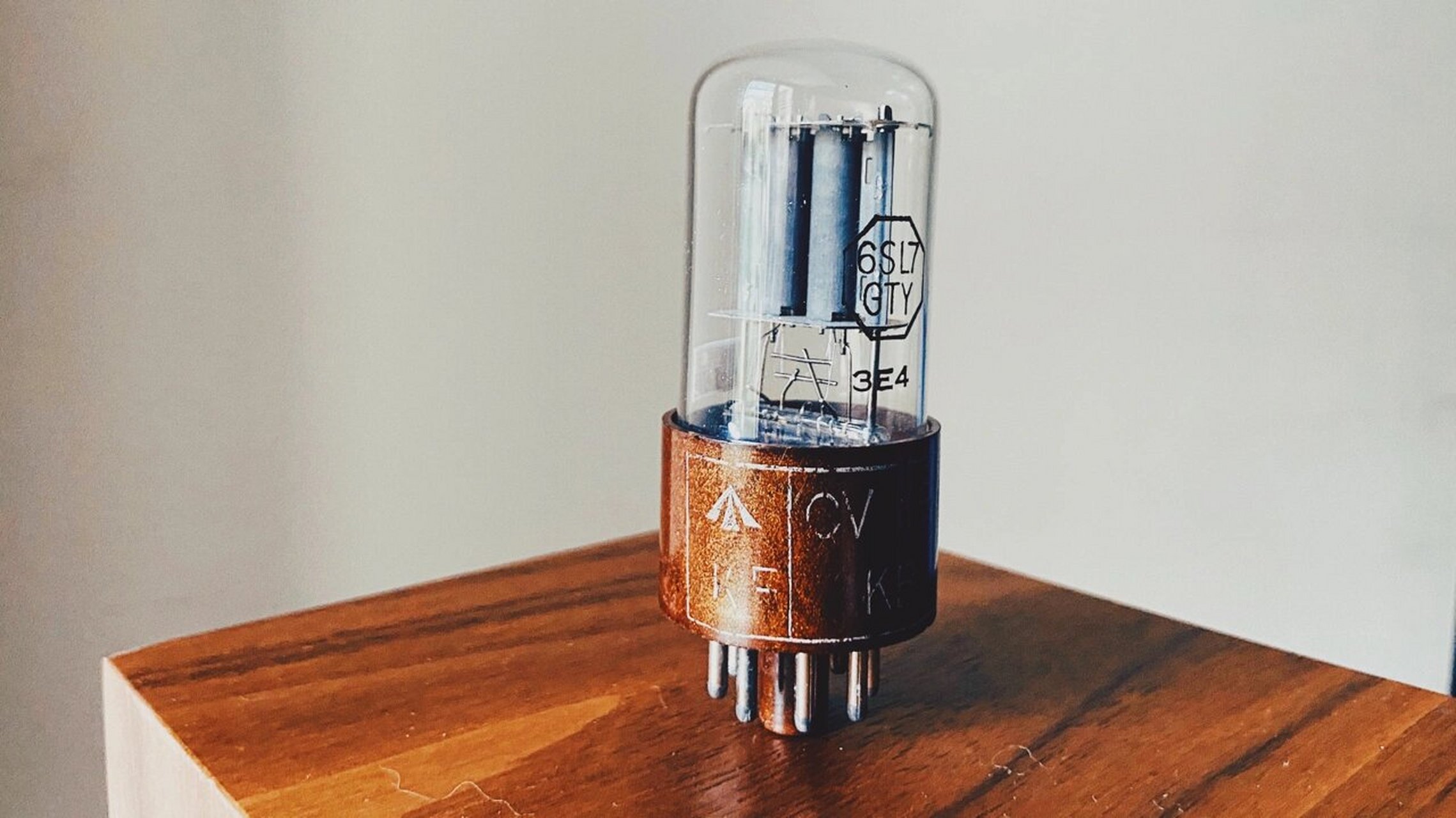

电子管超低噪声放大器是一种利用真空管(电子管)技术实现的信号放大器件,主要用于对噪声极其敏感的高精度应用中,属于早期的电子元件。

工作原理:通过真空中电子在阴极和阳极间的受控流动实现信号放大,避免了半导体材料中的载流子散射噪声。
噪声特性:在高频、高阻抗或极端低噪声需求的场景下(如射电天文、高端音频设备),某些电子管(如低噪声三极管、行波管)的热噪声可能低于早期半导体器件。
应用场景:现代仍用于特殊领域,例如微波通信、雷达系统或需要耐受高功率/辐射的环境。
不属于集成电路,原因如下:
结构差异:电子管是独立的真空密封器件,依赖宏观机械结构(如灯丝、栅极),而集成电路通过微纳工艺在硅基片上集成晶体管、电阻等元件。
技术代差:集成电路是半导体技术(1950年代后)的产物,而电子管属于前半导体时代的器件(尽管现代改良版仍存在)。
集成难度:真空管的体积、功耗和制造工艺使其难以微型化集成,尽管近年有“真空沟道晶体管”等研究尝试,但尚未普及。
电子管优势:
● 高频性能优异(如行波管可达太赫兹频段)。
● 抗辐射、耐高温,适用于极端环境。
● 某些型号的1/f噪声(低频噪声)低于早期晶体管。
半导体优势:
● 现代HEMT(高电子迁移率晶体管)或CMOS工艺的噪声系数可低至0.1dB以下。
● 体积小、功耗低、成本低,易于集成(如单片微波集成电路MMIC)。
发展趋势:
半导体器件在多数场景下已取代电子管,但电子管在特定领域(如高功率雷达、卫星通信)仍有不可替代性。
所以说电子管超低噪声放大器是分立式真空电子器件,不属于集成电路。其应用局限于对噪声、频率或环境耐受性有极端要求的领域,而现代主流低噪声设计普遍采用基于半导体的集成电路(如低噪声放大器芯片)。
型号 | 描述 | 频段(GHz) | 增益 | P1dB | IP3 | 噪声 | Vs | Is | 工作温度 | 封装 |
宽带低噪放 | 0.01-3 | 20 | 18.5 | 32 | 1.0~1.2 | 5 | 50 | -40~85 | SOT89 | |
宽带低噪放 | 0.01-10 | 15 | 18.5 | 28 | 2.1 | 5 | 65 | -40~85 | SOT89 | |
宽带低噪放 | 0.03-4 | 16 | 21 | 30 | 2.3 | 5 | 105 | -55~85 | SOT89 | |
宽带低噪放 | 0.6-6 | 21 | 19.5 | 37 | 0.6(0.6-4.2G) | 5 | 65 | -40~85 | SOT89 | |
宽带低噪放 | 0.01-8 | 19 | 20.5 | 34 | 1.4 | 5 | 65 | -40~85 | 2×2 | |
宽带低噪放 | 6-18 | 18 | 15 | 25 | 1.7 | 3.5 | 75 | -40~85 | 3×3 | |
宽带低噪放 | 7-14 | 16 | 13 | 24 | 1.65 | 3 | 82 | -40~85 | 4×4 |
