HXT800AT_LTE Cat.1模块

产品简介

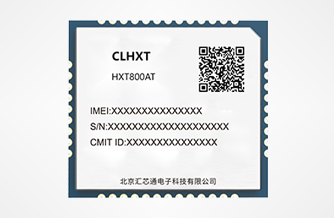

HXT800AT是一款LTE Cat.1无线上网模组，可以广泛应用于各种消费级、工业级产品上。HXT800AT采用LCC+LGA封装，94个引脚，其中LCC引脚88个，LGA引脚6个。该模组尺寸为：15.8mm*17.7.0mm*2.4mm。

主要性能

● 理论速率

LTE-FDD：最大下行速率10Mbps，最大上行速率5Mbps

LTE-TDD：最大下行速率7Mbps，最大上行速率3Mbps

● 工作频段

LTE-FDD： Band 1/Band 3/Band 5/Band 8

LTE-TDD： Band 34/Band 38/Band 39/Band 40/Band 41

● 发射功率

23dBm±2dB

● 温度和湿度

正常工作温度：-30℃~+75℃

扩展工作温度：-40℃~+85℃

存储温度：-45℃~+90℃

湿度范围：5%~95% RH

● 工作电压范围

DC3.4V~4.5V(典型值3.8V)

● 应用接口

UART*2

GPIO*4

USB2.0接口

USIM*1

ADC*1

系统控制接口

电源接口：VBAT、VDD_EXT

● 支持短信业务

● 网络协议

IPv4/IPv6/PING/NTP/DNS/TCP/UDP/SSL/HTTP/HTTPS/MQTT/MQTTS/FTP/FTPS
