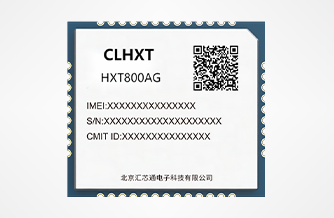

HXT800AG 是一款支持 GNSS 定位系统及 LTE Cat1/M Bis 的无线通讯物联网模组，支持 LTE-FDD/LTE-TDD、数据通讯及具有丰富的外围接口，可为客户的应用提供数据 (支持外置 PCM)功能。
该模组能满足多种 M2M 和 IoT 物联网的应用需求，诸如 4G LTE Cat1 无线 POS 机、PDA、POC、CPE、GNSS 定位器及云喇叭等等。
模组采用 LCC+LGA 封装贴片式，LCC 引脚为 48 个，模组底部内 LGA 引脚为 61 个，模组引脚总数为 109 个，模组结构尺寸：17.7mmX15.8mmX2.4mm。
HXT800AG 是一款支持 GNSS 定位系统及 LTE Cat1/M Bis 的无线通讯物联网模组，支持 LTE-FDD/LTE-TDD、数据通讯及具有丰富的外围接口，可为客户的应用提供数据 (支持外置 PCM)功能。
该模组能满足多种 M2M 和 IoT 物联网的应用需求，诸如 4G LTE Cat1 无线 POS 机、PDA、POC、CPE、GNSS 定位器及云喇叭等等。
模组采用 LCC+LGA 封装贴片式，LCC 引脚为 48 个，模组底部内 LGA 引脚为 61 个，模组引脚总数为 109 个，模组结构尺寸：17.7mmX15.8mmX2.4mm。
特征 | 说明 | |
无线频段及功能 | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B34/B38/B39/B40/B41 GNSS: GPS/GLONASS/BDS/Galileo | |
输入工作电压 | VBAT 输入电压范围：3.4V~4.5V 典型输入电压：3.8V | |
发射功率 | Class 3 (23dBm±2dB) for LTE-FDD bands Class 3 (23dBm±2dB) for LTE-TDD bands | |
LTE Cat1 特性(受网络侧影响) | 支持 1.4/3/5/10/15/20 MHz 射频带宽 LTE-FDD:最大下行速率 10Mbps,最大上行速率 5Mbps LTE-TDD:最大下行速率 8Mbps,最大上行速率 3Mbps | |
网络协议特性(*协议待开发) | 支持ECM/IPV4&IPV6/TCP/UDP/PING/HTTP/DNS/DHCP/PPP/NTP/NITZ 等协议 支持 PAP 和 CHAP 协议 | |
短消息(SMS) | ￭ ￭ ￭ ￭ ￭ | 文本与 PDU 模式
点对点短消息业务收发短消息小区广播 SMS 短信息存储：(U)SIM 卡
支持 SGS 接口短信息业务(IMS 短信息业务*)， |
(U)SIM 卡接口 | ￭ | 支持 USIM/SIM 卡：1.8V/3.0V |
PCM 接口¹ | 外接 Codec 芯片： • 支持 1 路数字音频 PCM 接口 • 支持短帧模式(模组为主设备) • 支持 16 位线性编码格式 | |
I2C 接口 | ￭ | 支持标准模式最大速率 100Kbps，高速模式下可达 400Kbps |
UART 接口 | • AT 串口（MAIN_UART） ◇ 用于 AT 命令及 UART 数据传输
◇ 波特率最大为 921600bps，默认 115200bps
◇ 支持 RTS 和 CTS 硬件流控(模组内部已交叉，外部直连) • Debug 调试串口(DBG_UART) ◇ 用于软件调试输出部分日志
◇ 波特率：115200bps（默认） • 辅助串口(AUX_UART) ◇ 用于与外部设备串口数据传输 | |
◇ 波特率：115200bps（默认） | ||
AT 命令 | 符合 3GPP TS 27.007、3GPP TS 27.005 定义的命令 增强型 AT Command | |
USB 接口 | 兼容 USB2.0(只支持从模式)，数据传输率最大达 480Mbps 用于 AT 命令、数据传输、软件调试及升级、GNSS NMEA 语句输出 USB 虚拟串口驱动：支持 Linux2.6~5.4，Windows7/8/10/11 等操作系统下使用 | |
功能按键接口 | 开机/关机、复位接口 | |
天线接口 | 主天线（ANT_MAIN） 50Ω RF 特性阻抗 GNSS 天线(GNSS_ANT) 50Ω RF 特性阻抗 | |
定位功能 | 支持 Wi-Fi Scan 定位，与 4G LTE 共用天线 支持 GNSS 定位 | |
网络指示 | NET_MODE 和 NET_STATUS 指示注册网络状态 | |
软件升级 | 可通过 USB2.0 接口或者 FOTA 升级 | |
温度范围 | 正常工作温度：-35℃~75℃ 扩展工作温度：-40℃~85℃ 存 储 温 度：-45℃~90℃ | |
物理特性 | 尺寸：17.7(L)x15.8(W)±0.10mm 厚：2.4(H)±0.2mm 重量：约 2.0g 器件均符合 EU RoHS 标准 | |
