HXT1033SP4为一款六位数控衰减器芯片，频率范围覆盖0.1GHz～6GHz，插入损耗低于1.4dB典型值。衰减精度高，衰减步进0.25 dB，3V偏置电压。

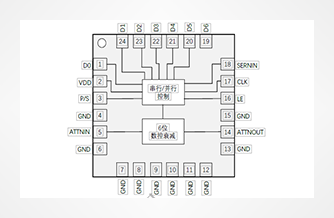

HXT1033SP4型衰减器采用24引脚4mmx4mm表贴无引线塑料封装。引脚焊盘镀层为Sn或NiPdAu。
HXT1033SP4为一款六位数控衰减器芯片，频率范围覆盖0.1GHz～6GHz，插入损耗低于1.4dB典型值。衰减精度高，衰减步进0.25 dB，3V偏置电压。
HXT1033SP4型衰减器采用24引脚4mmx4mm表贴无引线塑料封装。引脚焊盘镀层为Sn或NiPdAu。
● 工作频段：0.1GHz～6GHz
● 低插损：
0.5dB @0.1GHz～2GHz(typ)
0.9dB @2GHz～4GHz(typ)
1.4dB @4GHz～6GHz(typ)
● 衰减范围：0.5dB～31.5dB
● 封装尺寸： 24引脚QFN，4mmx4mm
● 移动基础设施
● 卫星通信
● 微波
● 仪器仪表
参数名称 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 频率范围 | 0.1 |
| 6 | GHz | |
| 插损 | 0.1GHz~2GHz | 0.5 | 0.8 | dB | |
| 2GHz~4GHz | 0.8 | 1.3 | dB | ||
| 4GHz~6GHz |
| 1.3 | 1.8 | dB | |
| 衰减范围 | 0.2GHz~6GHz | 0.5 |
| 31.5 | dB |
| 衰减精度 | 0/2GHz~6GHz | -0.5 |
| 1 | dB |
| 输入输出回波损耗 | 20 |
| dB | ||
| 偏置电压(VDD) | 3 | 3.15 | 3.3 | V | |
| 偏置电流(IDD) |
|
| 1 | mA | |
| 0.1dB压缩点输入功率(P0.1dB) |
| 21 |
| dBm | |
| 输入三阶截取点 |
| TBD |
| dBm | |
| 切换时间(插损态至最大衰减态) | 10% to 90% RF output |
| 240 |
| ns |
| 切换时间(最大衰减态至插损态) | 10%t o 90% RF output |
| 100 |
| ns |
| 开关时间 | 50% Votl to 10%/90% RF output |
| 300 |
| ns |
| 推荐输入功率 |
|
| 20* | dBm |
型号 | 描述 | 频段 | 低插损 | 衰减范围 | 衰减精度 | 回波损耗 | Vs | Is | 工作 | 封装 |
六位数控衰减器 | 0.1-6 | 0.5dB @0.1GHz～2GHz 0.9dB @2GHz～4GHz 1.4dB @4GHz～6GHz | 0.5~31.5 | 1 | 20 | 3.3 | 1 | -40~85 | 4*4 | |
七位数控衰减器 | 0.1-8 | 0.5dB @0.1GHz～2GHz 0.9dB @2GHz～4GHz 1.4dB @4GHz～6GHz | 0.25～31.75 | -0.5～1.6 | 18 | 3.3 | 1 | -40~85 | 4*4 | |
七位数控衰减器 | 0.1-6 | 0.8dB @0.1GHz～2GHz 1.6dB @2GHz～4GHz 2.4dB @4GHz～6GHz | 0.25～31.75 | -0.3～2.0 | 14 | 3～5.3 | 1 | -40~85 | 4*4 | |
五位数控衰减器 | DC-35 | 3.5dB @DC～20GHz 5.0dB @20GHz～32GHz 7.0dB @32GHz～35GHz | 1～31 | 2.3 | 12 | -4.8～-5.2 | 5 | -40~85 | 4*4 |
