XL1023SP4为一款七位数控衰减器芯片，频率范围覆盖0.1GHz～6GHz，插入损耗低于2dB典型值。衰减精度高，衰减步进0.25 dB，3V～5.3V偏置电压。

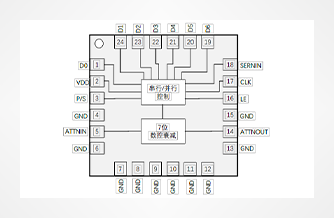

XL1023SP4型衰减器采用24引脚4mmx4mm表贴无引线塑料封装。引脚焊盘镀层为Sn或NiPdAu。
XL1023SP4为一款七位数控衰减器芯片，频率范围覆盖0.1GHz～6GHz，插入损耗低于2dB典型值。衰减精度高，衰减步进0.25 dB，3V～5.3V偏置电压。
XL1023SP4型衰减器采用24引脚4mmx4mm表贴无引线塑料封装。引脚焊盘镀层为Sn或NiPdAu。
● 工作频段：0.1GHz～6GHz
● 低插损：
1.4dB @0.1GHz～2GHz
1.8dB @2GHz～4GHz
2.0dB @4GHz～6GHz
● 衰减范围：0.25dB～31.75dB
● 封装尺寸：24引脚QFN，4mmx4mm
● 移动基础设施
● 卫星通信
● 微波
● 仪器仪表
参数名称 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
频率范围 |
| 0.1 |
| 6 | GHz |
插损 | 0.1GHz~2GHz |
| 0.8 | 1.2 | dB |
2GHz~4GHz |
| 1.6 | 2.0 | dB | |
4GHz~6GHz |
| 2.4 | 3.2 | dB | |
衰减范围 | 0.1GHz~6GHz |
| 31.75 |
| dB |
衰减精度 | 0.AGHz>4GHz | -0.3 |
| 1.5 | dB |
4GHz~6GHz | -0.3 |
| 2.0 | dB | |
输入输出回波损耗 |
|
| 14 |
| dB |
偏置电压(VDD) |
| 3 |
| 5.3 | V |
偏置电流(IDD) |
|
|
| 1 | mA |
0.1dB压缩点输入功率(P0.1dB) |
|
| 28 |
| dBm |
1dB压缩点输入功率(P1dB) |
|
| 31 |
| dBm |
输入三阶截取点(插损态/衰减态) | Pin=10dBm@1MHz |
| 55/45 |
| dBm |
切换时间(插损态至最大衰减态) | 10%to 90% RF output |
| 120 |
| ns |
切换时间(最大衰减态至插损态) | 10%to 90% RF output |
| 70 |
| ns |
开关时间 | 50% VotI to 10%/90% RF output |
| 150 |
| ns |
推荐输入功率 |
|
|
| 24 | dBm |
型号 | 描述 | 频段 | 低插损 | 衰减范围 | 衰减精度 | 回波损耗 | Vs | Is | 工作 | 封装 |
六位数控衰减器 | 0.1-6 | 0.5dB @0.1GHz～2GHz 0.9dB @2GHz～4GHz 1.4dB @4GHz～6GHz | 0.5~31.5 | 1 | 20 | 3.3 | 1 | -40~85 | 4*4 | |
七位数控衰减器 | 0.1-8 | 0.5dB @0.1GHz～2GHz 0.9dB @2GHz～4GHz 1.4dB @4GHz～6GHz | 0.25～31.75 | -0.5～1.6 | 18 | 3.3 | 1 | -40~85 | 4*4 | |
七位数控衰减器 | 0.1-6 | 0.8dB @0.1GHz～2GHz 1.6dB @2GHz～4GHz 2.4dB @4GHz～6GHz | 0.25～31.75 | -0.3～2.0 | 14 | 3～5.3 | 1 | -40~85 | 4*4 | |
五位数控衰减器 | DC-35 | 3.5dB @DC～20GHz 5.0dB @20GHz～32GHz 7.0dB @32GHz～35GHz | 1～31 | 2.3 | 12 | -4.8～-5.2 | 5 | -40~85 | 4*4 |
