HXTS0405是一款反射式SPDT开关，工作频段为DC~4GHz，具有低插损(0.5dB典型值)、高隔离度(45dB)和快速开关切换时间(15ns)等特点。其封装尺寸为SOT23-6或16引脚QFN，3mmx3mm，适用于各种射频应用场景。该产品的极限射频输入功率为+27dBm，工作温度范围为-55~+85°C。
HXTS0405是一款反射式SPDT开关，工作频段为DC~4GHz，具有低插损(0.5dB典型值)、高隔离度(45dB)和快速开关切换时间(15ns)等特点。其封装尺寸为SOT23-6或16引脚QFN，3mmx3mm，适用于各种射频应用场景。该产品的极限射频输入功率为+27dBm，工作温度范围为-55~+85°C。
● 工作频段：DC~4GHz
● 低插损：0.5dB 典型值
● 高隔离度：45dB
● 封装尺寸：
SOT23-6

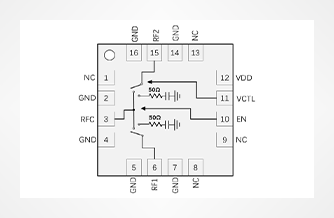

16引脚QFN，3mmx3mm
(TA=+25℃，VCTL = 0/+5 V，VSS=-5V)
参数 | 最小 | 典型 | 最大 | 单位 |
频率范围 | DC~4 | GHz | ||
插入损耗 |
| 0.5 |
| dB |
隔离度 |
| 45 |
| dB |
回波损耗“打开状态” |
| 20 |
| dB |
输入功率1dB压缩点@1-4GHz |
| 25 |
| dBm |
开关切换时间 |
| 15 |
| ns |
型号 | 描述 | 频段 | 低插损 | 隔离度 | 回波损耗 | Vs | Is | 工作温度 | 封装 |
单刀双掷 | 0.1-6 | 0.65～1 | 60dB@0.1GHz～2GHz 50dB@2GHz～4GHz 45dB@4GHz～6GHz | 20 | 3.3 | 1 | -40~85 | 3×3 | |
单刀四掷 | 0.1-6 | 0.8～1.4 | 65dB@0.1GHz～2GHz 55dB@2GHz～4GHz 42dB@4GHz～6GHz | 20 | 3.3 | 1 | -40~85 | 3×3 | |
单刀双掷 | DC-8 | 0.65～1 | 50dB@DC～2GHz 40dB@2GHz～6GHz 32dB@6GHz～8GHz | 16 | 3.3 | 1 | -45~85 | 3×3 | |
单刀双掷 | DC-8 | 0.65～1 | 65dB@9KHz～10MHz | 16 | 3～5.3 | 1 | -40~85 | 3×3 | |
反射式SPDT | DC-4 | 0.5 | 45 | 20 | 5 |
| -55~85 | 3×3 |
