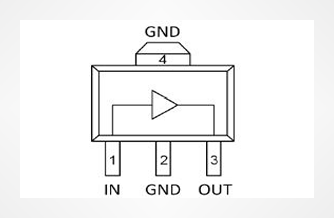

XL0419T89是一款GaAs HBT MMIC GainBlock，工作频率达DC-4GHz，具备19dB增益和4.0dB噪声系数。其相位噪声性能出色，输出功率P1dB为+14.5dBm，Psat为+16.5dBm。采用S0T89封装，可替换NBB-500，适用于多种射频应用场景。
XL0419T89是一款GaAs HBT MMIC GainBlock，工作频率达DC-4GHz，具备19dB增益和4.0dB噪声系数。其相位噪声性能出色，输出功率P1dB为+14.5dBm，Psat为+16.5dBm。采用S0T89封装，可替换NBB-500，适用于多种射频应用场景。
● 工作频率：DC– 4 GHz
● 相位噪声：-165 dBc/Hz @ 100kHz
● 增益：19 dB
● 噪声系数：4.0dB
● P1dB：+14.5dBm
● Psat：+16.5dBm
● 供电：+5V @ 40mA
(TA=+25℃，5V/50mA)
参数 | VD=+5V | 单位 | ||
最小 | 典型 | 最大 | ||
频率范围 | DC~4 | GHz | ||
增益 |
| 19 |
| dB |
输入回波损耗 |
| 15 |
| dB |
输出回波损耗 |
| 15 |
| dB |
输出功率1dB压缩点 |
| 14.5 |
| dBm |
饱和功率 |
| 16.5 |
| dBm |
输出IP3 |
| 24 |
| dBm |
噪声系数 |
| 4.0 |
| dB |
相位噪声@100 kHz |
| -165 |
| dBc/Hz |
工作电流 | 30 | 40 | 60 | mA |
型号 | 描述 | 频段 | 增益 | P1dB | IP3 | 噪声 | Vs | Is | 工作温度 | 封装 |
增益放大器 | DC-3 | 22 | 12 | 24.5 | 3.5 | 5 | 33 | -55~85 | SOT89 | |
增益放大器 | DC–6 | 17 | 14 | 28 | 3.6 | 5 | 50 | -40~85 | SOT90 | |
增益放大器 | DC-10 | 20 | 17 | 29 | 4 | 12 | 58 | -40~85 | SOT89 | |
增益放大器 | DC-4 | 16 | 15 | 30 | 3.5 | 5 | 40 | -55~85 | SOT89 | |
增益放大器 | 0.005-4 | 20 | 20 | 31 | 2.0 | 5 | 50 | -55~85 | SOT89 | |
增益放大器 | DC–6 | 16 | 14@1GHz | 28@1GHz | 3 | 5 | 40 | -40~85 | 0.5*0.66 | |
增益放大器 | DC-3 | 20 | 14@1GHz | 26@1GHz | 2.5 | 5 | 35 | -40~85 | 0.5*0.66 | |
增益放大器 | DC-4 | 19 | 18@1GHz | 30@1GHz | 3 | 5 | 65 | -55~85 | 0.5*0.66 |
