HXTG1220T89是一款DC~10GHz 增益(Gain Block)放大器。小信号增益在典型值为20dB，噪声系数典型值为4dB，具有出色的输出性能，如输出P1dB@1GHz达到17dBm，输出IP3@1GHz达到29dBm。它还具有自偏压功能，并实现了50Ω的匹配，便于系统集成。
HXTG1220T89是一款DC~10GHz 增益(Gain Block)放大器。小信号增益在典型值为20dB，噪声系数典型值为4dB，具有出色的输出性能，如输出P1dB@1GHz达到17dBm，输出IP3@1GHz达到29dBm。它还具有自偏压功能，并实现了50Ω的匹配，便于系统集成。
● 工作频段：DC~10GHz
● 小信号增益：20dB 典型值
● 噪声系数：4dB 典型值
● 输出 P1dB@1GHz: 17dBm
● 输出 IP3@1GHz: 29dBm
● 自偏压功能，50Ω匹配

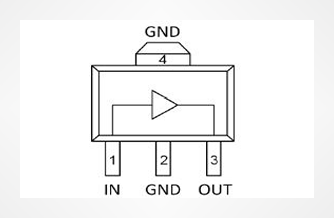

(TA=+25℃ VDD=12.0V IDD=58mA RBIAS=130Ω)
参数名称 | 最小值 | 典型值 | 最大值 | 单位 |
工作频率 |
| DC~10 |
| GHz |
增益 |
| 20 @DC~4GHz |
| dB |
输入回波损耗 |
| -11 |
| dB |
输出回波损耗 |
| -8 |
| dB |
反向隔离度 |
| -23 @DC~4GHz |
| dB |
输出功率 |
| 17 @DC~4GHz |
| dBm |
饱和功率 |
| 18 @DC~4GHz |
| dBm |
输出IP3 |
| 29 @DC~4GHz |
| dBm |
噪声系数 |
| 4 @DC~4GHz |
| dB |
工作电流 | 58 | mA | ||
工作电压 | 12 | V | ||
HXTG1220T89 增益(Gain Block)放大器产品手册
型号 | 描述 | 频段 | 增益 | P1dB | IP3 | 噪声 | Vs | Is | 工作温度 | 封装 |
增益放大器 | DC-3 | 22 | 12 | 24.5 | 3.5 | 5 | 33 | -55~85 | SOT89 | |
增益放大器 | DC–6 | 17 | 14 | 28 | 3.6 | 5 | 50 | -40~85 | SOT90 | |
增益放大器 | DC-10 | 20 | 17 | 29 | 4 | 12 | 58 | -40~85 | SOT89 | |
增益放大器 | DC-4 | 16 | 15 | 30 | 3.5 | 5 | 40 | -55~85 | SOT89 | |
增益放大器 | 0.005-4 | 20 | 20 | 31 | 2.0 | 5 | 50 | -55~85 | SOT89 | |
增益放大器 | DC–6 | 16 | 14@1GHz | 28@1GHz | 3 | 5 | 40 | -40~85 | 0.5*0.66 | |
增益放大器 | DC-3 | 20 | 14@1GHz | 26@1GHz | 2.5 | 5 | 35 | -40~85 | 0.5*0.66 | |
增益放大器 | DC-4 | 19 | 18@1GHz | 30@1GHz | 3 | 5 | 65 | -55~85 | 0.5*0.66 |
