XL1819是一款5~18GHz中功率放大器，采用GaAs工艺制造。该放大器采用 双5V电源工作，输入输出端50Ω匹配负载。在115mA工作电流下，提供+19dB典型值 增益，输出功率P1dB为20dBm。
XL1819是一款5~18GHz中功率放大器，采用GaAs工艺制造。该放大器采用双5V电源工作，输入输出端50Ω匹配负载。在115mA工作电流下，提供+19dB典型值增益，输出功率P1dB为20dBm。

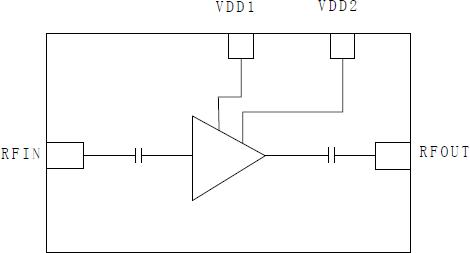

● 宽带宽：5~18GHz
● 增益：19dB/典型值
● 输出P1dB：20dBm/典型值
● 输出IP3：30dBm/典型值
● 饱和功率：21dBm/典型值
● 芯片尺寸：1.59mm*1.3mm
● 微波无线电
● 仪器仪表
(TA=+25℃ VDD1=VDD2=5V)
参数名称 | 描述 | 最小值 | 典型值 | 最大值 | 最小值 | 典型值 | 最大值 | 单位 |
工作频率 | Freq | 5~16 | 16~18 | GHz | ||||
增益 | S21 |
| 19 |
|
| 18 |
| dB |
输入回波损耗 | S11 |
| -15 |
|
| -13 |
| dB |
输出回波损耗 | S22 |
| -16 |
|
| -10 |
| dB |
反向隔离度 | S12 |
| -58 |
|
| -55 |
| dB |
输出功率1dB压缩点 | P1dB |
| 20 |
|
| 19 |
| dBm |
输出IP3 | 0IP3 |
| 30 |
|
| 27 |
| dBm |
饱和功率 | P3dB |
| 21 |
|
| 20 |
| dBm |
噪声系数 | NF |
| 6.5 |
|
| 5.5 |
| dB |
静态电流 | IDD |
| 115 |
|
| 115 |
| mA |
型号 | 描述 | 频段(GHz) | 增益 | P1dB | IP3 | 噪声 | Vs | Is | 工作温度 | 封装 |
中功率放大器 | 5-18 | 19 | 20 | 30 | 6.5 | 5 | 115 | -40~85 | 1.27 x 1.27 | |
中功率放大器 | 5-20 | 14 | 21 | 32 | 6 | 5 | 135 | -40~85 | 0.94 x 0.94 | |
中功率放大器 | 12-18 | 23 | 24.5 | 35 | 2.5 | 5 | 135 | -40~85 | 封装待定 |
