XL2014是一款5~20GHz 中功率放大器，采用GaAs工艺制造。该放大器双5V电源工作，输入输出端50Ω匹配负载。在135mA工作电流下，提供+14dB典型值增益，输出功率P1dB为21dBm。
XL2014是一款5~20GHz 中功率放大器，采用GaAs工艺制造。该放大器双5V电源工作，输入输出端50Ω匹配负载。在135mA工作电流下，提供+14dB典型值增益，输出功率P1dB为21dBm。
● 宽带宽：5~20GHz
● 增益：14dB/典型值
● 输出P1dB：21dBm/典型值
● 输出IP3：32dBm/典型值
● 饱和输出功率：22dBm/典型值
● 芯片尺寸：1.59mm*1.3mm*0.075mm

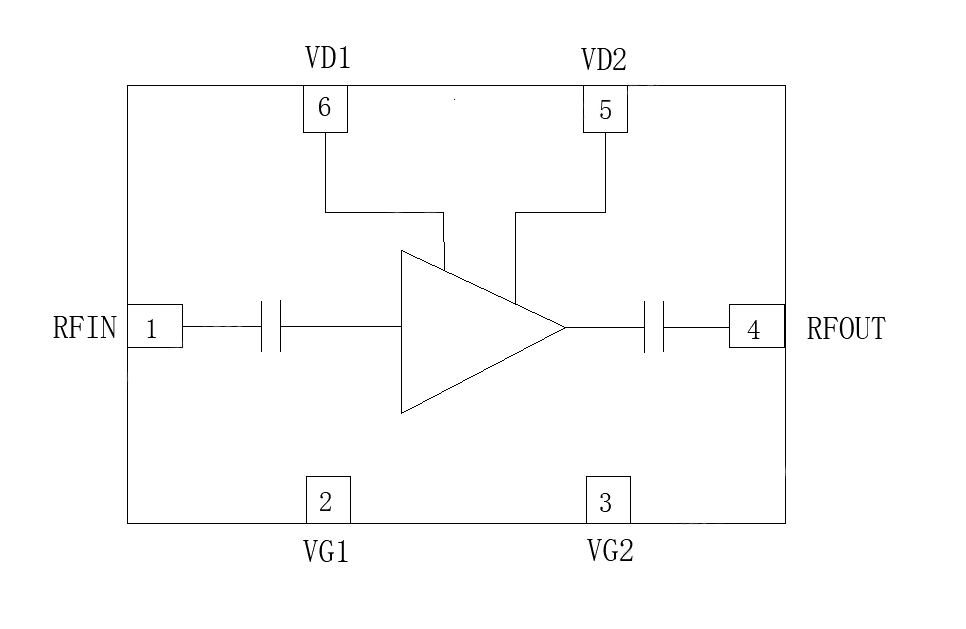

● 微波无线电
● 仪器仪表
(TA=+25℃ VD1=VD2=5V)
参数名称 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
工作频率 | Freq | 5~20 | GHz | ||
增益 | S21 |
| 14 |
| dB |
增益平坦度 | 4G |
| ±1 |
| dB |
输入回波损耗 | S11 |
| -18 |
| dB |
输出回波损耗 | S22 |
| -12 |
| dB |
反向隔离度 | S12 |
| -30 |
| dB |
输出1dB压缩点功率 | P1dB |
| 21 |
| dBm |
输出IP3 | Pout=-2dBm/ |
| 32 |
| dBm |
饱和输出功率 | P3dB |
| 22 |
| dBm |
噪声系数 | NF |
| 6 |
| dB |
工作电流 | ID |
| 135 |
| mA |
工作电压 | VD1=VD2 |
| 5 |
| V |
型号 | 描述 | 频段(GHz) | 增益 | P1dB | IP3 | 噪声 | Vs | Is | 工作温度 | 封装 |
中功率放大器 | 5-18 | 19 | 20 | 30 | 6.5 | 5 | 115 | -40~85 | 1.27 x 1.27 | |
中功率放大器 | 5-20 | 14 | 21 | 32 | 6 | 5 | 135 | -40~85 | 0.94 x 0.94 | |
中功率放大器 | 12-18 | 23 | 24.5 | 35 | 2.5 | 5 | 135 | -40~85 | 封装待定 |
