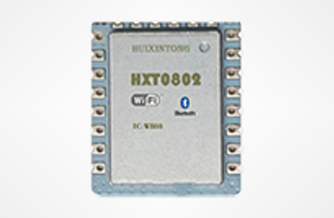

HXT0802基于嵌入式Wi-Fi/蓝牙双模SoC芯片W800设计的物联网无线模块，邮票孔式接口，PCB 板载天线、尺寸小，易开发，接口丰富。模块适用于智能家电、智能家居、无线音视频、智能玩具、医疗监护、工业控制、医疗监护等广泛的物联网领域。本规格书介绍了该模块的物理特性、技术指标、通信协议、产品功能、性能等方面的技术标准。本规格书介绍了该开发板的物理特性、技术指标、通信协议、产品功能、性能等方面的技术标准。
HXT0802基于嵌入式Wi-Fi/蓝牙双模SoC芯片W800设计的物联网无线模块，邮票孔式接口，PCB 板载天线、尺寸小，易开发，接口丰富。模块适用于智能家电、智能家居、无线音视频、智能玩具、医疗监护、工业控制、医疗监护等广泛的物联网领域。本规格书介绍了该模块的物理特性、技术指标、通信协议、产品功能、性能等方面的技术标准。本规格书介绍了该开发板的物理特性、技术指标、通信协议、产品功能、性能等方面的技术标准。
邮票孔式接口，间距2mm
集成5路UART高速接口，波特率范围1200bps~2Mbps
集成2路16比特SD-ADC，最高采样率1KHz
集成PWM控制器，最高输出频率20MHz，最高输入频率20MHz
集成一个I²C控制器
集成一路 Duplex I²S 控制器
集成GPIO控制器，最多支持18个GPIO
支持GB15629.11-2006、IEEE802.11 b/g/ n无线标准
支持频率范围：2.4~2.4835 GHz
支持Wi-Fi WMM/WMM-PS/WPA/WPA2/WPS
支持EDCA 信道接入方式
支持20/40M 带宽工作模式
支持STBC、GreenField、Short-GI、支持反向传输
支持AMPDU、AMSDU
支持IEEE802.11n MCS 0~7、MCS32 物理层传输速率档位，传输速率最高到150Mbps
2/5.5/11 Mbps速率发送时支持Short Preamble
支持HT-immediate Compressed Block Ack、Normal Ack、No Ack 应答方式
支持CTS to self
支持STA/AP/AP+STA功能
在BSS网络中，支持多个组播网络，并且支持各个组播网络加密方式不同，最多可以支持总和为 32 个的组播网络和入网STA加密
BSS网络支持作为AP使用时，支持站点与组的总和为32个，IBSS网络中支持16个站点
支持用户可编程的GPIO控制
支持基于ASCII编码的AT+指令协议（UART 接口）
支持多种网络协议：TCP/UDP/ICMP/DHCP/DNS/HTTP
支持 DHCP Server、DNS Server
支持可扩展的 WEB 服务器
支持固件在线升级
型号 | 模式及版本 | FLASH | ROM | SRAM | 传输速度 | 休眠 | Tx 0dBm峰值 | 接收灵敏度 | 发射功率 | 尺寸 |
WIFI+BLE5.2 | 1M/2M | — | 288K | 1Mbps | 0.5μA | — | — | — | 20.0mm×18.0mm | |
WIFI+BLE5.2 | 2M | — | 288K | 1Mbps | 0.5μA | — | — | — | 16.0mm×13.0mm | |
WIFI+BEL |
|
|
|
|
| — | — | — | 31.4mm×18.0mm | |
WIFI+BLE |
|
|
|
|
| — | — | — | 12.9mm×12.2mm | |
WIFI+BEL | 2MB |
| 288K |
|
| — | — | — | 24.0mm×16.0mm | |
WIFI | 2MB/1MB |
| 288 |
|
| — | — | — | 12.0mm×10.0mm |
备注：表"— "的详见数据手册
