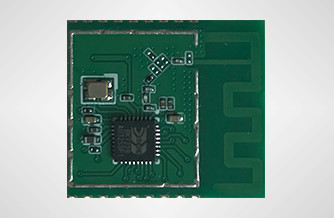

HXT0902-C2是基于嵌入式Wi-Fi/蓝牙双模SoC芯片BK7238设计的物联网无线模块，邮票孔式封装，支持PCB板载天线和外接天线、尺寸小，易开发，接口丰富。模块适用于智能家电、智能家居、智能玩具、医疗监护、工业控制、医疗监护等广泛的物联网领域。
HXT0902-C2是基于嵌入式Wi-Fi/蓝牙双模SoC芯片BK7238设计的物联网无线模块，邮票孔式封装，支持PCB板载天线和外接天线、尺寸小，易开发，接口丰富。模块适用于智能家电、智能家居、智能玩具、医疗监护、工业控制、医疗监护等广泛的物联网领域。
接口：邮票孔式封装
尺寸：20.0mm×18.0mm
外设
● 1x SPI
● 2倍UART：1 与 Flash 下载支持
● 1个I2C接口
● 1x 通用DMA控制器(GDMA)，6通道
● 6x 32位PWM通道
● 10 位SAR ADC，最多6通道
● 6x 通用32位定时器/计数器
● 1x 看门狗定时器
● 1x 实时计数器(RTC)
● 1x 温度传感器
● 1x 真随机数生成器(TRNG)
WiFi
● 符合IEEE 802.11 b/g/n 1x1标准
● 支持20mhz信道
● 支持STBC
● 工作模式STA，AP，Direct
● 并发AP+STA
● TX功率高达+17dbm
● RX灵敏度-99dBm
低功耗蓝牙
● 蓝牙 5.2
● 蓝牙低功耗(LE)，1 Mbps,2 Mbps，远距离(125 kbps 和500 kbps)
● 广告扩展
● 蓝牙测向：到达角(AoA)和离开角(AoD)
● 支持多达16个天线阵列，用于精确的室内定位
● 集成蓝牙 LE/WLAN 共存(PTA)
型号 | 模式及版本 | FLASH | ROM | SRAM | 传输速度 | 休眠 | Tx 0dBm峰值 | 接收灵敏度 | 发射功率 | 尺寸 |
WIFI+BLE5.2 | 1M/2M | — | 288K | 1Mbps | 0.5μA | — | — | — | 20.0mm×18.0mm | |
WIFI+BLE5.2 | 2M | — | 288K | 1Mbps | 0.5μA | — | — | — | 16.0mm×13.0mm | |
WIFI+BEL |
|
|
|
|
| — | — | — | 31.4mm×18.0mm | |
WIFI+BLE |
|
|
|
|
| — | — | — | 12.9mm×12.2mm | |
WIFI+BEL | 2MB |
| 288K |
|
| — | — | — | 24.0mm×16.0mm | |
WIFI | 2MB/1MB |
| 288 |
|
| — | — | — | 12.0mm×10.0mm |
备注：表"— "的详见数据手册
